三獅FMA-H抗滲耐蝕劑 廠家直供 高性能 價格實惠 水泥 抗滲耐腐劑
FMA-H抗滲耐蝕劑
國家級新產品/國家級火炬計劃項目
一種具有“微膨脹、抗滲裂、耐腐蝕”三大功能的高性能混凝土外加劑
中國、挪威合作技術，國際品質、新型環保
FMA-H抗滲耐蝕劑

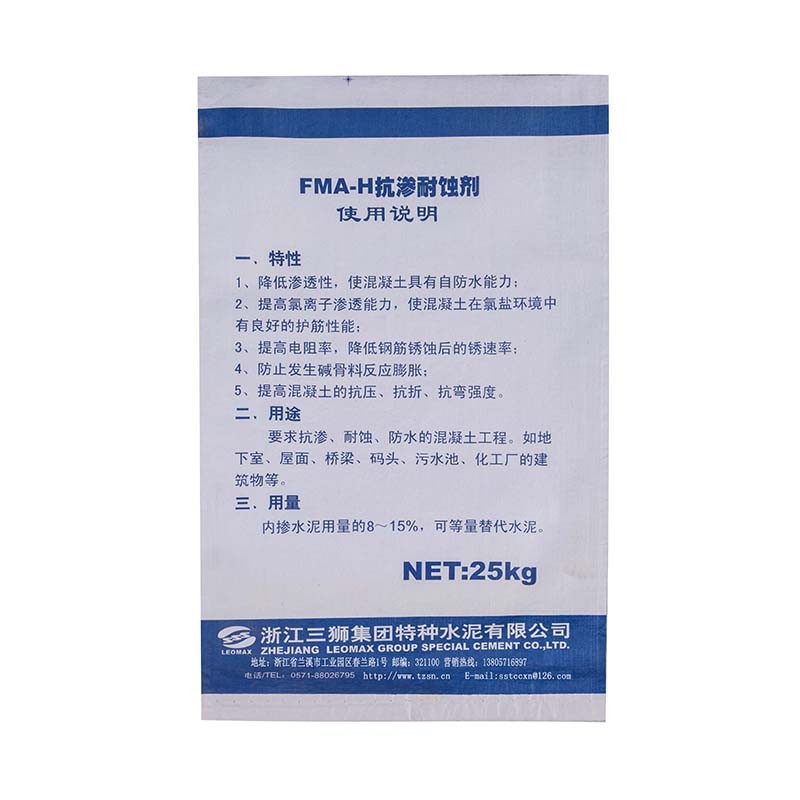

應用FMA-H高效抗滲耐蝕劑可使混凝土性能在下列方面得到改善與提高
1、大幅度降低滲透性。使混凝土具有自防水能力；
2、大幅度提高抗氯離子滲透能力。使混凝土在氯鹽污染環境中有良好的護筋性能；
3、大幅度提高抗硫酸鹽侵蝕性能和抗化學腐蝕性能；
4、顯著提高混凝土的抗壓、抗折；
5、提高電阻率5-10倍，降低鋼筋銹蝕開始后的銹蝕速率；
6、防止發生堿骨料反應膨脹。
混凝土的裂紋、腐蝕和鋼筋銹蝕影響構筑物的耐久性和安全性已成為世界性的一大災害，世界范圍的大量研究與實踐表明，早影響混凝土耐久性的諸多因素中，凍融循環、硫酸鹽侵蝕、減料反應、氯離子滲透、碳化與剛銹蝕等被認為是導致水泥混凝土劣化破壞的幾種最主要因素，也是近年來國際水泥混凝土材料科學最活潑的研究領域。我國的地理地質相當復雜，除沿海地區的海工混凝土工程外，內地地下水中酸堿鹽對混凝土的侵蝕相當普遍;特別是西部地區的山體中多煤層，地下水中硫酸根離子含量較高已建成的南昆鐵路，內昆鐵路，水柏鐵路，廣渝高速公路，以及四大世紀工程青藏鐵路、南水北調、西電東輸、西氣東輸工程的地下或地面混凝土都遇到上述的地質情況。處在惡劣海洋魚化冰鹽環境中，cl-在不密實的混凝土中滲透引起鋼筋銹蝕大幅度降低了混凝土的壽命。在化工、冶金、醫療等行業，由于設備、建筑物、構筑物接觸各種強腐蝕介質，其腐蝕的危害越來越大，許多新建工程如跨海大橋、核電工程等將耐久性目標定在75-120年。這對鋼筋混凝土提出了更高的耐久性要求。幾乎所有的鋼筋混凝土都會受到侵蝕作用的影響。其中最為特殊的是海港碼頭、橋梁面板、地下室、隧道、建筑物的地基、停車場、混凝土桿、管道、水池等，為滿足諸多施工的鋼筋混凝土阻銹抗蝕要求，浙江三獅集團特種水泥有限公司同挪威國際混凝土專家和中國建筑材料科學研究院、浙江大學材料化工學院的材料科學專家經過多年的技術合作，研究開發了具有國內領先、國際水準、高性能的混凝土抗滲、耐腐蝕新型材料-FMA-H抗滲耐蝕劑。
一抗滲耐蝕劑的主要特性：
1 抗滲防水
在混凝土中摻入一定量的抗滲耐蝕劑后，于水化初，中期生成適量的水化硫鋁酸鈣，使混凝土產生適度的體積膨脹，在鋼筋和鄰位的約束下、在混凝土構件中建立0.2-0.5mpa的預壓應力，這一預壓力可大致抵消混凝土在硬化過程中產生的收縮應力，從而減輕混凝土因為收縮產生的開裂，使混凝土內部結構更加致密，達到混凝土抗滲的效果。同時抗滲耐蝕劑又能改善混凝土的孔結構，降低大孔率，減少總控隙率，提高密實性，使混凝土的抗滲能力得以提高，在混凝土硬化過程后期，處于干燥環境或大體積混凝土處于降溫期時都要發生體積收縮，抗滲耐蝕劑在水化初中期建立的膨脹能可以抵消后期的全部或部分收縮。所以，抗滲耐蝕劑能使混凝土具有抗滲功能，實現水泥混凝土結構永久防水抗滲的目的。同時，抗滲耐蝕劑與常規防水劑不同之處就是引入聚合物成膜技術和纖維抗裂技術，當水泥水化時水化水泥和聚合物膜相互穿透而形成了網絡結構。在這種砂漿和混凝土結構中，集料被這樣一個共聚基體所包裹，與傳統的水泥基復合材料和一般防水劑有本質上的不同。同時每m3混凝土中就有700-1000萬根纖維，加大了與混凝土之間的摩擦力，極大的提高了混凝土的抗沖擊性能，抗裂性能。因此，抗滲耐蝕劑可以改善普通水泥砂漿和混凝土在應力狀態下產生的裂紋而通過聚合物膜來架橋連接。從而阻止裂紋的擴展，同時強化水泥水化物與集料間的界面粘結，具有其獨特優異的抗裂、抗滲防水性能。
2、耐蝕阻銹
抗滲耐蝕劑中微粒填充作用，火山灰反應和滯水作用的三大特有功能使混凝土具有很強的抗cl-滲透能力。抗硫酸鹽侵蝕能力，限制混凝土的cl-、硫酸根離子的擴散速度，控制混凝土電通量小于1000庫倉，阻止鋼筋銹蝕，因此，摻加抗滲耐蝕劑的高性能混凝土其耐久性顯著增長。
二、FMA-H抗滲耐蝕劑的特優點
1、抗裂抗滲性能好。FMA-H抗滲耐蝕劑中CaO、C3A?3CaSO4?32H2O、MgO的早、中、后期微膨脹，加上纖維和高分子聚合物作用，使混凝土異常致密，具有良好的抗裂性能。摻加CMAS的混凝土干縮極小，90U干空收縮僅為-0.010%其抗滲標號達S20-S30。
2、耐腐性能強。FMA-H抗滲耐蝕劑中的微粒填充作用、火山灰反應和滯水作用、使混凝土具有很強的抗Cl-滲透能力、抗酸、抗硫酸鹽侵蝕能力。FMA-H抗滲耐蝕劑的混凝其土耐蝕系數可達1.06，限制混凝土通過電量小于1000庫侖。顯著提高混凝土的耐久性。
3、堿含量低。采用FMA—H抗滲耐蝕劑其帶入混凝土的堿含量僅為0.06～0.15kg／m3砼，是普通外加劑的50-60％。
4、抗堿—集料反應。摻加FMA-H抗滲耐蝕劑可有效阻止混凝土中的(OH)-與硅反應生成膠體水化產物導致體積膨脹、開裂的堿一集料反應，顯著提高混凝土耐久性。
5、FMA-H與水泥相溶性好有利于商品混凝土攪拌和現場使用。
三、FMA-H抗滲耐蝕劑執行標準：Q/PSN001-2005
四、FMA-H抗滲耐蝕劑的用途
1、凡要求抗滲防水、抗滲耐蝕防水的混凝土工程均可采用FMA-H
(1)抗裂防水混凝土工程：
A、地下建筑物。如：地鐵、地下停車場、地下倉庫、隧道、礦井、人防工程、地下人行道、機場等。
B、建造水池、游泳池、污水處理池、水塔、油罐等。
C、自防水剛性屋面，砂漿防滲層，砂漿防潮層。
D、預制構件、框架結構接頭的鉚接，管道接頭，構筑物后澆縫回填，巖基灌漿材料。
F、水泥制品、水泥壓力管、防水屋面板等。
G、建造高強度、高抗滲豎井，大壩回填，填充砼。
(2)抗滲耐蝕防水混凝土工程：
A、海洋環境、海水浸蝕區、潮汐區、浪濺區、反海洋大氣區；
B、使用海砂作為混凝土用砂，施工用水含氯鹽超出標準要求；
C、鋼筋混凝土橋梁；
D、以氯鹽、硫酸鹽腐蝕為主的工業，民用建筑的地下基礎和構筑物；
E、預埋件或鋼制品在混凝土中需加強防護的場合；
F、已有鋼筋混凝土工程的修復；
G、化工、冶金、醫藥等企業的建筑物，構筑物的阻銹抗蝕；
H、石油、天燃氣、污水管道、污水池的阻銹抗蝕；
I、石油化工廠中和池、污水池、曝氣池、涼水塔、污油池的阻銹抗蝕。
抗滲耐蝕劑的設計建議
設計采用FMA-H抗滲耐蝕劑的工程，不需要同時采用膨脹劑，防水劑和其他耐蝕劑。
本產品中含有高性能的纖維，如果設計中同時考慮摻加纖維時可以相應減少纖維的摻量，本產品具有膨脹、抗裂、耐蝕三種功能。是一種高性能的高效抗滲、耐蝕外加劑。
本產品可廣泛用于商品砼、現場攪拌砼和粉刷砂漿。
五、FMA-H抗滲耐蝕劑施工注意事項
1、砼的配合比設計與膨脹防水砼基本相同，對于抗滲防水砼推薦用10-15%，對于耐蝕防水砂漿推薦用8-10%。
2、摻防水劑現拌砼的拌合時間比普通砼延長30～60s，對于商品砼，可以不延長。砼振搗要密實，不要漏振，也不要過振。在砼終凝前要反復抹壓，防止沉降裂縫出現，砼硬化12h后進行澆水養護，養護時間不少于14d。對于冬季澆注或大體積砼，要進行保溫保濕養護。
3、拆模時間按施工規范中規定，拆模后的邊墻和柱子要加強養護，防止陽光曝曬。對于施工不久出現的蜂窩或裂縫，應及時用防水砂漿進行修補。
抗滲耐蝕劑部分工程應用
1、浙江常信精細化工有限公司
2、諸永高速公路隧道群
3、某軍港
4、諸永高速公路橋梁
5、浙能蘭溪電廠
6、杭州廣廈綠洲花園地下室
7、浙江省經貿大廈地下室
8、錢塘江防洪大壩
9、金華施光南音樂廣場
10、金華廣廈時代廣場
浙江三獅特種水泥致力于特種水泥，可根據您的需求為您量身定制。竭誠為您服務。
網上訂購，為您更省錢省時間！通過網絡直接從廠家采購，您可獲得性價比高的產品和服務！
如果您對三獅特種水泥感興趣或有疑問，您可登陸www.tzsn.cn了解詳!
24小時 客服熱線：如果您對我們產品感興趣或有疑問，您可撥打400-039-1997 我們為您排憂解難！！！
長按關注下方二維碼，可具體咨詢
網友評價 共0條 [查看全部]
